艾默生UPS电源--应用领域:
ISP应用，中等规模的网管系统/机房，计费中心，呼叫中心，业务服务器群，工业过程控制应用，中等规模的办公自动化，精密仪器设备
艾默生UPS电源--性能特点
三进三出，380/400/415V，50/60Hz
纯在线，双变换-提供最佳供电质量
最新IGBT整流技术和双DSP的全数字控制技术-带来超高能力密度，体积小，重量轻
分散式并联技术-支持多台并联（6台）和在线扩容
数字环流技术，环流小-极高的并联系统可靠性
内制的双总线功能-提升系统可靠性
标配输入防雷板-超强地域适应性
全正面维护-可靠墙靠设备安装，节省空间
支持多种接口，多种平台的网络监控-方便IT客户的管理
绿色电源技术，高功率因数，低谐波电流-节能，降低系统成本
超宽输入电压抗扰范围-适应恶劣电网环境
智能化电池管理-保护电池，延长电池寿命
满足国际CE安规认证要求-高使用安全性
超大LCD界面，支持12种语言-国际化
艾默生UPS电源--系统特点
全数字DSP控制：2哥6bit的40M HDSP控制技术，处理数度更快，输出性能更优异，可靠性更高
IGBT高频智能整流技术，输入功率因数高达0.99，输入电流谐波低至3%；IGBT高频智能逆变技术，输出性能更优异
多至6台UPS直接并联，直接并机，无需并机柜
业界最宽的输入电压和频率范围，120V-276VAC(相压，120VAC可提供72%额定负载)，40~60Hz频率范围，全球适用
13种语言显示大屏幕320×240点阵LCD,图形花状态与参数表述，提供最佳的用户界面
冗余风扇技术，提升系统可靠性
全正面维护
自诊断技术
艾默生UPS电源--技术参数
|
| 型号 |
NXe |
NXa |
| 容量（kVA） |
10 |
15 |
20 |
30 |
40 |
60 |
80 |
100 |
120 |
140 |
160 |
200 |
| 噪音（1m） |
＜53dB |
＜56dB |
＜60dB |
＜65dB |
＜68dB |
| 主路输入 |
| 输入电压 |
380/400/415V(线电压) |
| 输入方式 |
三相四线 |
| 功率因数 |
＞0.99 |
| 谐波电流 |
＜3% |
| 电压范围 |
-45%~+25%，-20%~+25%满载工作-20%~-45%之间降额使用，-45%可带72%负载 |
| 频率范围 |
50~60Hz ±10% |
| 旁路输入 |
| 输入电压 |
380/400/415V(线电压) |
| 输入电压范围 |
上限：+10%+15/+20%；下限：-10%/-20-30-40% |
| 输入方式 |
三相四线 |
| 频率范围 |
50Hz ±10% |
| 整流 |
| 额定电压 |
556V |
| 稳压精度 |
±0.5% |
| 输出 |
| 稳压精度 |
±0.5% |
| 动态电压瞬变范围 |
±5%（0%~100%~0%负载变化） |
| 动态瞬变恢复时间 |
5mS |
| 电压畸变（线性负载） |
THD＜1% |
| 电压畸变（非线性负载） |
THD＜3% |
| 功率因数 |
0.8（滞后） |
| 频率跟踪范围 |
50Hz ±3Hz (±1Hz,±2Hz可调) |
| 频率精度(电池逆变) |
±0.05% |
| 三相相位差 |
|
| 100%不平衡负载电压时稳定精度 |
±0.5% |
| 频率跟踪速率 |
≤1Hz/S |
| 逆变器过载能力 |
110%60分钟；125%10分钟；150%60秒 |
| 输出电流峰值比 |
3︰1 |
| 切换时间 |
0 |
| 系统 |
| 整机工作效率 |
最高可达94%（逆变效率大于97%） |
| 显示 |
大屏幕中文LCD+LED |
| EMC/EMI |
IEC62040/EN50091-2 CLASS-A;
IEC1000-3-2.3.4.6.8.9.11Level Ⅲ; IEC61000-4-2,4,5Level Ⅳ |
| 安规要求 |
CCEE |
| 空载环流 |
＜1A |
| 电流不平衡度 |
＜1% |
| 绝缘电阻 |
＞2M(500Vdc) |
| 绝缘强度 |
（输入、输出对敌）2820Vdc,1min无飞弧 |
| 防护等级 |
IP20 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 产品外形尺寸与质量 |
| 型号 |
宽×高×深（mm） |
重量（㎏） |
| NXe10KVA3×3 |
600×1400×700 |
180 |
| NXe15KVA3×3 |
204 |
| NXe20KVA3×3 |
204 |
| NXa30KVA3×3 |
600×1600×700 |
310 (不含电池)，720（含电池） |
| NXa40KVA3×3 |
340（不含电池），740（含电池） |
| NXa60KVA3×3 |
400（不含电池） |
| NXa80KVA3×3 |
445（不含电池） |
| NXa100KVA3×3 |
700×1800×700 |
720（不含电池） |
| NXa120KVA3×3 |
720（不含电池） |
| NXa140KVA3×3 |
1000×1800×700 |
824 |
| NXa150KVA3×3 |
973 |
| NXa200KVA3×3 |
973 |
|
产 品 描 述

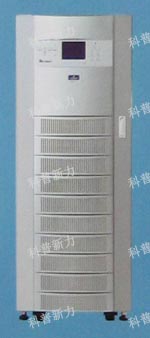

Paradigm NXa智能高频在线式UPS艾默生网络能源最新推出的新一代三进三出型全数字在线式智能交流不间断电源系统，包含30KVA、40KVA、60KVA、80KVA、100KVA、120KVA等六个型号，可6台机器直接并联运行。
1. 基于DSP的全数字控制技术
在Liebert Nxa UPS中，所有的功率变换器（诸如整流器、逆变器和DC/DC变换器等）和系统元件（诸如旁路和逆变器的静态开关）都是由2个16位40MHz的DSP（数字信号处理器）控制的。
DSP的高速和精确控制性能使UPS可由先进的柔性的逻辑算法实现极高的性能和可靠性。
2. 高可靠的功率器件
整流器和逆变器都是基于IGBT元件，DC/DC变换器也是使用IGBT。其可靠性和高速开关特性使UPS具备高可靠性和高效率。
3. 优越的整流器性能
无论线性负载或非线性负载整流器都有非常小的输入电流谐波（＜3%）和非常高的输入功率因数（＞0.99），可以减少前端的配电装置和电缆的成本，同时使得前端发电机的容量大为降低。
4. 先进的并联功能
并联功能在增加UPS系统容量的同时更进一步提高了电源的可靠性。例如N+1系统中，假设1台UPS因偶然故障而退出，剩余的系统仍然能够向精密的负载提高稳定的电力供应。
Liebert NXA 系列UPS可实现多达6台并联而无需增加任何功能卡或其他选件，扩容或冗余时，并联系统的设置仅仅通过软件就可完成。
并联功能通过共享并联信号电缆、实时的负载均分调节和灵活的智能化控制实现。精密负载在各种运行模式和条件下都受到最大可靠性和可用性的保护。负载不平衡度在1+1系统中＜3%，在N+1系统中＜3%。
并联均流电感作为选件用于提高旁路状态的电流均分性能。80KVA以上的并联系统中，提供集中静态旁路选件。
5. 极宽的输入电压范围
整流器输入电压范围是相电压从 120V 到 276V (低于176V 时降额)，频率范围从 40Hz 到 60Hz 。在
176V，整流器在不给电池充电时负担100%负载，在 120V ，可承担72%负载。这是一个全球性宽的UPS输电压范围，最大可能阻止电池的不必要的放电，这样保证电池的更长的寿命和可用性。
6. 配置图形LCD显示器的多功能面板
Liebert NXA UPS的多功能面板配有大尺寸图形显示LCD、模拟LED显示和功能键、菜单键。通过图形的 LCD
显示和界面友好的菜单操作系统,用户能容易非浏览输入、输出、负载和电池参数。并且当前的 ups 状态和告警是可自动地快速通知。另外,为提示的警告和故障，
蜂鸣器会发出哔哔声，故障指示LED将被点亮。 超过500条历史记录可作为故障分析的参考。
7. 大功率电池充电器
支持采用高容量电池进行长达1小时延时备电的用法，并保证在10小时内恢复电池容量。在100%负载条件下充电电流可设置到正常输入电流的25%。
一个高效能的部充电器可以在又一次停电之前缩短电池的恢复时间，同时无需增加长延时所必须的外配充电器。 |
艾默生UPS电源--NX三进三出10－200KVA系列
